Dimensionamento del canale di gronda: portata, pendenza e supporti
Una guida pratica ai criteri di dimensionamento per progettare lo smaltimento dell’acqua in base alla copertura e prevenire ristagni e tracimazioni.

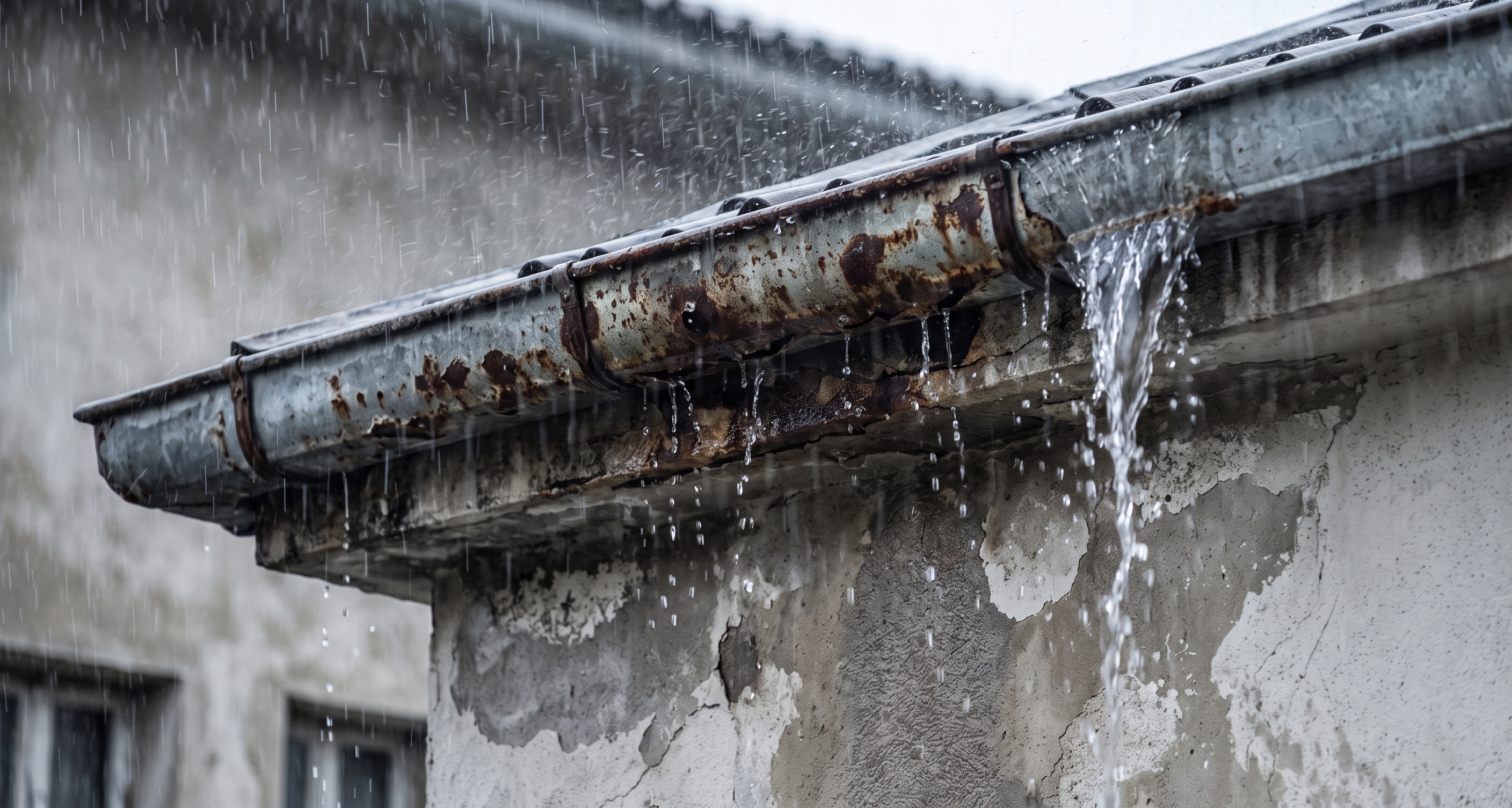

Una grondaia sottodimensionata si nota solo durante il primo temporale serio: l’acqua tracima dal bordo, bagna la facciata, ristagna nel canale e, nel tempo, corrode le lamiere e danneggia gli intonaci. Per evitarlo bisogna considerare tre elementi insieme: la portata da smaltire, la pendenza del canale e la tenuta dei supporti.
1. Partire dalla copertura: quanta acqua arriva al canale
Il dato di partenza è la superficie di copertura che scarica nel canale, misurata in proiezione orizzontale (la pianta, non la lunghezza della falda inclinata). A questa si applica l’intensità di pioggia della zona.
La portata da smaltire si calcola così:
Q (l/s) = superficie (m²) × intensità di pioggia (l/s·m²)
- Come ordine di grandezza, per molte zone italiane si usano valori di circa 0,03 l/s per m² (circa 100-110 mm/h), ma nelle aree esposte a fenomeni intensi, come spesso accade in Sicilia, è prudente aumentare il margine.
- In presenza di pareti verticali che confluiscono sulla falda (corpi sporgenti, timpani, falde contigue), la superficie efficace va maggiorata, perché anche l’acqua che scorre su quelle pareti finisce nel canale.
- La normativa di riferimento per il calcolo dei sistemi di scarico delle acque meteoriche è la UNI EN 12056-3; per progetti complessi o di grandi dimensioni conviene affidarsi a un calcolo dedicato.
2. Sezione del canale e pluviali: valori indicativi
Più grande è la copertura, maggiore deve essere lo sviluppo del canale e più numerosi o più ampi devono essere i pluviali. Come orientamento di massima (da verificare caso per caso):
| Canale (sviluppo / tipo) | | | Pluviale | | | Superficie di copertura per pluviale (indicativa) |
|---|---|---|---|---|
| Semicircolare piccola (es. Ø 100) | Ø 80 | fino a circa 50-60 m² | ||
| Semicircolare media (es. Ø 125) | Ø 100 | fino a circa 90-100 m² | ||
| Semicircolare grande (es. Ø 150) | Ø 120 | fino a circa 130-150 m² |
Una regola pratica spesso usata è prevedere circa 1 cm² di sezione del pluviale per ogni m² di copertura servita. In caso di dubbio, è meglio sovradimensionare: il costo in più è minimo rispetto ai danni di una tracimazione.
Posizione e numero dei pluviali. Non conviene far percorrere all’acqua distanze eccessive nel canale. In genere si consiglia di non superare circa 10-12 metri di canale per ciascun pluviale, posizionando i discendenti alle estremità o, per lunghezze maggiori, anche in posizione intermedia.
3. La pendenza: né troppo poca né troppa
La pendenza serve a far scorrere l’acqua verso il pluviale ed evitare ristagni.
- Valori consigliati: tra lo 0,3% e l’1%, cioè da 3 a 10 mm per ogni metro di canale. Un valore intorno allo 0,5% (5 mm/m) è un buon compromesso.
- Troppo poca pendenza → ristagni d’acqua, depositi di foglie e sporco, formazione di ghiaccio nelle zone fredde, corrosione accelerata.
- Troppa pendenza → il canale può risultare visivamente fuori squadra rispetto alla linea di gronda e l’acqua, nei tratti più lunghi, può superare il bordo del pluviale in caso di piogge forti.
- Per canali molto lunghi si può realizzare una doppia pendenza con pluviale centrale, invece di una pendenza unica su tutta la lunghezza.
4. I supporti: staffe e cicogne
Un canale pieno d’acqua pesa molto. Un metro di canale da 125 mm può contenere diversi litri d’acqua, a cui si aggiunge il carico di neve, grandine, detriti e vento. Per questo i supporti sono parte integrante del dimensionamento.
- Interasse: in genere tra 50 e 80 cm, da ridurre nelle zone soggette a neve o in presenza di canali di grande sezione.
- Posizionamento: le staffe vanno montate con la pendenza già impostata, controllando l’allineamento con un filo teso o un livello.
- Materiali compatibili: staffe e fissaggi devono essere dello stesso materiale del canale (o compatibili) per evitare corrosione galvanica tra metalli diversi.
- Fissaggio: deve essere adeguato al supporto (travetto, tavolato, muratura, frontalino) e dimensionato per resistere ai carichi.
- Dilatazione: le lamiere metalliche si dilatano con il caldo. I giunti di dilatazione e le giunzioni vanno previsti, soprattutto per lunghezze importanti.
5. Errori da evitare
- Calcolare la superficie sulla lunghezza della falda invece che in proiezione orizzontale.
- Dimenticare le pareti verticali che scaricano sulla copertura.
- Usare un solo pluviale per canali troppo lunghi.
- Montare le staffe troppo distanziate per risparmiare.
- Trascurare la manutenzione: una pulizia periodica (soprattutto dopo l’autunno) mantiene la portata reale vicina a quella di progetto.
In sintesi
Un buon dimensionamento nasce da un ragionamento semplice: quanta acqua arriva (superficie e intensità di pioggia), come scorre (pendenza e numero di pluviali) e come viene sostenuta (supporti adeguati). Rispettare questi tre punti significa evitare ristagni e tracimazioni e far durare più a lungo l’impianto.
